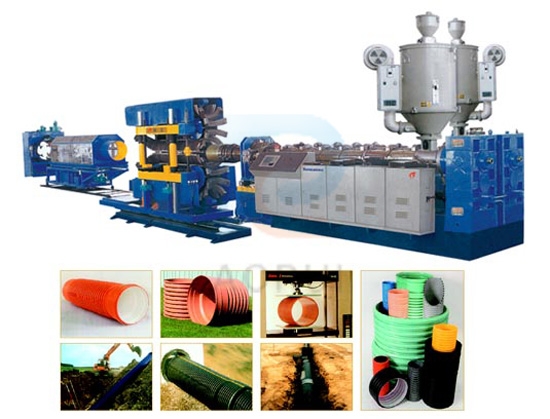

PE/PVC大口径双壁波纹管挤出生产线
产品介绍
PE/PVC双壁波纹管是一种具有外壁环状波纹、内壁平滑结构的新型塑料管材。由于其优异的管壁结构设计，与其它结构的异型壁管相比，在同等环钢度下，其重量却大大低于平壁管或混凝土管，并且连接、施工方便，管材成本大幅度降低，增大了管材的市场竞争能力。在国外已得到了普遍推广和应用，并大量替代传统的混凝土管和其它结构壁管。广泛应用于市政排水、排污工程，农田水利灌溉、输水、排涝工程，通讯网络工程，化工、矿山流体的输送等领域。
应用领域
主要应用于市政供排水、排污工程、农田水利灌溉、输水、排涝工程，通讯网络工程，化工、矿山流体的输送等领域。
机组特点
PE/PVC大口径双壁波纹管生产线是我厂集多年生产波纹管材设备之经验的基础上，精心设计开发出来的，具有国内水平的大口径双壁波纹管专用塑料工业加工装备。全线采用人机界面控制，人性化设计，自动化程度高，操作控制简便，运行稳定。

主要技术参数
型号		JG-SBG630	JG-SBG800
适用原料		PVC	PE
挤出系统
螺杆直径	mm	Φ92/188	Φ90/120
长径比	L/D		30:1
驱动功率	kw	90	75/135
加热功率	kw	77	120
加热区段		8	6×2
管材成型系统
模块数量	对	42	42
驱动功率	kw	7.5	7.5
冷却功率	kw	11	11
润滑功率	kw	0.75	0.75
模块运行速度	m/min	0.3-3	0.3-3
真空泵功率	kw	75	75
模块有效接触长度	mm	2286	2286
喷淋冷却系统
冷却方式		水冷、风冷
冷却功率	kw	9.5	9.5
自动切割系统
驱动总功率	kw	10.4	10.4
切割方式		行星式
切割范围	mm	Φ200-630	Φ225-800
其它技术参数
管径范围	mm	Φ200-630	Φ225-800
中心高	mm	1600	1600
用水量	L/H	6000	6000
装机容量(约)	kw	460	550
常用功率	kw	300	350
外形尺寸(长×宽×高)(约)	mm	39700×5200×5850
总重量(约)	T	42	45
